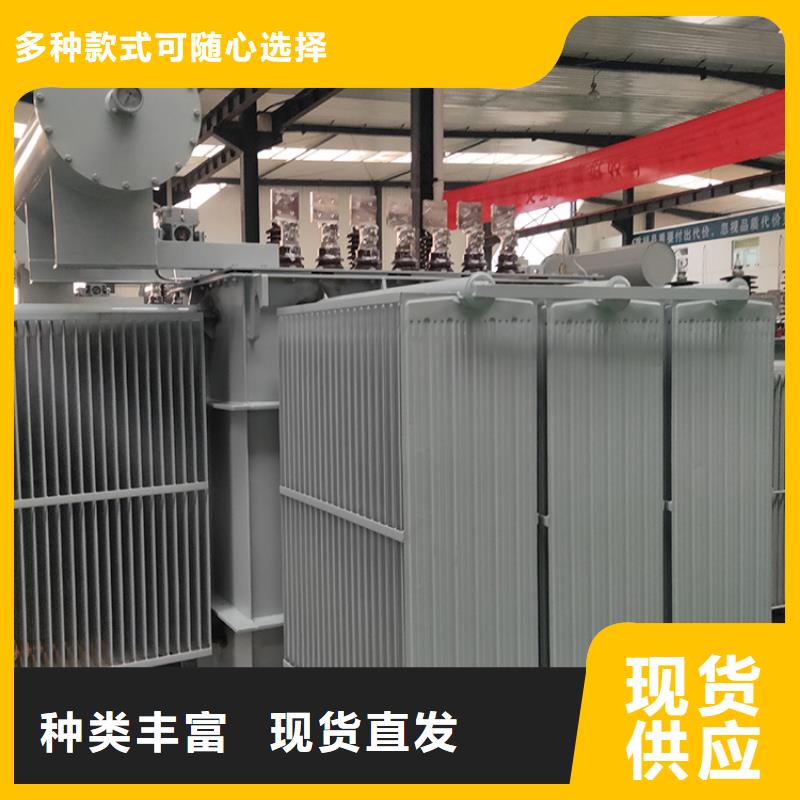

变压器铁芯分为心式和壳式两种结构，目前广泛应用的变压器都是心式结构。心式铁芯南铁芯柱和铁轭组成。油浸式变胝器的铁芯内部有冷却铁芯的油道，便于变压器油循环，同时也加强了设备的散热效果。2．绕组绕组又称线圈，是变压器的导电回路，采用铜线或铝线绕制成多层圆筒形。一、二次绕组同心套在铁芯柱上，为了绝缘，一般低压绕组在里高压绕组在外。绝缘材料包在导线外边，保证导线之间及导线对地的绝缘。3．油箱油箱是油浸式变压器的外壳，其作用除装油外，还用来安装其他部件。 [2] 4．调压装置调压装置是为保证变压器二次电压稳定而设置的。

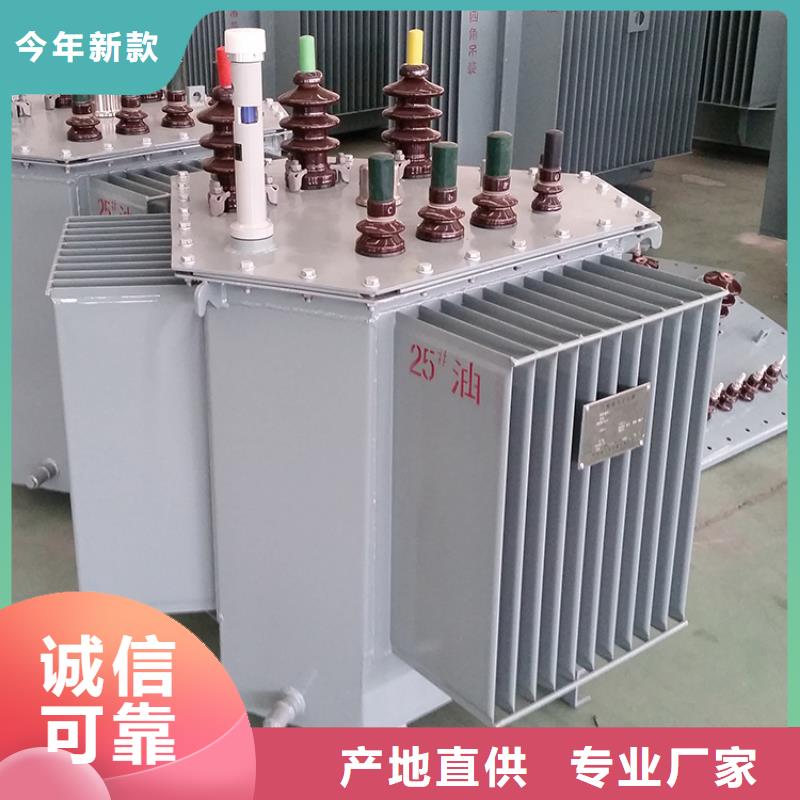

主绝缘是南木材或酚醛纸板构成。6．油浸式变压器的外部主绝缘变压器的绝缘套管，是将变压器内部的高、低压引线引到油箱的外部，不但作为引线对地的绝缘，而且担负着固定引线的作用。因此，必须具有制造标准中规定的电气强度和足够的机械强度。变压器瓷套管中的导体是载流元件之一，在变压器运行中长期通过负载电流，短路时通过短路电流，因此瓷套管必须具有良好的热稳定性。绝缘套管的主要结构取决于电压等级。（二）纵向绝缘纵向绝缘是指同一绕组的匝间、层间以及与静电屏之间的绝缘。在同一个线饼内，绕有数匝绕组，这时匝与匝之间需要有匝问绝缘。匝间绝缘是由包在导线上的电缆纸构成，电压等级越高，其匝间绝缘的厚度也越大。层间绝缘是指一个线饼与另一个相邻线饼之间的绝缘。

一、油浸式变压器绝缘作用（1）使导电体与其他部分相互绝缘。（2）能分隔不同的带电部分。（3）经合理绝缘布置，可改善电场分布的均匀性。（4）使电气器件获得一定的电容量。（5）起到机械支撑，固定和导油循环散热作用等。二、变压器的绝缘分类和要求1．变压器的绝缘的划分变压器的绝缘可分为内绝缘和外绝缘，内绝缘是指油箱内的各部分绝缘，外绝缘是指套管上部对地和彼此之间的绝缘。内绝缘又可分为主绝缘和纵绝缘两部分。就是油道的宽度。 [3]

油浸式变压器 过负荷编辑 播报变压器可以在正常过负荷和事故过负荷情况下运行，应加装过负荷信号，无法加装过负荷信号者应有综测仪。油浸变压器应的过负荷信号值应为1.1～1.2倍变压器额定电流。干式变压器的过负荷信号值应为1.2～1.3倍变压器额定电流（风机运行时按有风机的电流）。变压器过负荷信号动作后应注意其负荷及温度的变化，有条件时应及时巡视并检查过负荷的原因。过负荷较高（1.3倍以上额定电流）或温度超过上限应减负荷。
